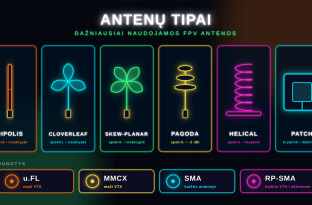

Šiame skyriuje apžvelgsime pagrindinius vaizdo perdavimo antenų tipus ir jų savybes. Svarbiausias antenos parametras yra stiprinimas, nurodomas decibelais (dBi). Tai logaritminis santykinis dydis. Kuo didesnis stiprinimas, tuo didesniu atstumu galime skristi. Kiekvieni 3 dBi padidina nuotolį 1,414 karto, tarsi padvigubintumėte siųstuvo galią. Kiekvieni 6 dBi padidina nuotolį dvigubai. Stiprinimas glaudžiai susijęs su antenos spinduliavimo diagrama. Kuo didesnis stiprinimas, tuo siauresnė antenos spinduliavimo diagrama. Į spinduliavimo diagramą būtina atsižvelgti renkantis antenos vietą ir kryptį drone bei imtuve. 0 dBi stiprinimo antena turi rutulio formos spinduliavimo diagramą. Signalas sklinda į visas puses vienodai (diagrama yra rutulio formos). Tokios antenos pagaminti neįmanoma, ji naudojama tik kaip dBi vienetų etalonas. [img]/uploads/posts/2026/10/ext_new_1791031333_8ebe38ec.png[/img][img]/uploads/posts/2026/10/ext_new_1791031333_3870e78f.png[/img][img]/uploads/posts/2026/10/ext_new_1791031333_4f07c738.png[/img][img]/uploads/posts/2026/10/ext_new_1791031333_068634c5.png[/img] Įprasta visakryptė antena turi 2–3 dBi stiprinimą. Jos spinduliavimo diagrama primena spurgą. Horizontalioje plokštumoje ji spinduliuoja į visas puses, tačiau vertikalioje plokštumoje nespinduliuoja antenos ašies kryptimi. Todėl jos nuotolis į tolį didesnis, tačiau skrendant tiesiai virš savęs signalas bus prastas. Ant drono paprastai tinka mažesnio stiprinimo antena, nes dronas skraido visomis kryptimis ir sukasi į visas puses. Todėl spinduliavimo diagrama idealiu atveju turėtų būti kuo panašesnė į rutulį, kad būtų kuo mažiau aklųjų zonų. Didesnio stiprinimo (7 dBi) visakryptės antenos aprėptis vertikalioje plokštumoje ribota, o diagrama primena diską. Galite skristi dvigubai toliau, tačiau negalite skristi labai aukštai. Tokia antena tinka akiniams, kai galva visą laiką laikoma tiesiai ir neskrendama dideliame aukštyje. Kryptinių antenų aprėptis, palyginti su visakryptėmis, ribota ir horizontalioje plokštumoje. Galite skristi toliau ta kryptimi, į kurią nukreipta kryptinė antena, tačiau negalite skraidyti šalia savęs ar už nugaros. Kryptinės antenos naudojamos tik imtuvo pusėje. Diversity imtuve jos dažnai derinamos su antra mažo stiprinimo visakrypte antena. Poliarizacija Antenas galima suskirstyti į dvi grupes pagal spinduliuojamo signalo poliarizacijos tipą. FPV skraidyme naudojami du skirtingi poliarizacijos tipai.[img]/uploads/posts/2026/10/18_f4441a9f6a312cc1.png[/img] Linijinė poliarizacija Dažniausia linijinės poliarizacijos antena yra dipolio antena, dažnai pateikiama kartu su vaizdo siųstuvais ir imtuvais. Linijiškai poliarizuota banga svyruoja vienoje plokštumoje. Linijinės poliarizacijos antenų problema ta, kad jei siunčiančioji ir priimančioji antenos nėra vienodai nukreiptos, atsiranda didelis slopinimas. Jei poliarizacijos plokštumos viena kitos atžvilgiu pasuktos 90°, slopinimas siekia apie -30 dB. Linijinės poliarizacijos antenos dažniausiai naudojamos RC imtuvuose. RC imtuvai labai dažnai būna diversity tipo. Antenas rekomenduojama montuoti 90° kampu viena kitos atžvilgiu. Taip išvengiama slopinimo, kai antenos tarpusavyje orientuotos netinkamai. [img]/uploads/posts/2026/10/ext_new_1791031334_2daf011e.png[/img] Apskritiminė poliarizacija Linijinės poliarizacijos slopinimo problemą išsprendžia apskritiminė poliarizacija, kuriai toks slopinimas nebūdingas. Apskritiminė poliarizacija gali būti dešininė, RHCP (right handed circular polarization), arba kairinė, LHCP (left handed circular polarization), priklausomai nuo to, kuria kryptimi sukasi banga. Antena projektuojama pagal poliarizacijos kryptį. Svarbu, kad vaizdo siųstuvo ir imtuvo antenos turėtų tą pačią apskritiminės poliarizacijos kryptį, nes antena prastai priima priešingos poliarizacijos signalą. Praktikoje tai turi didelį privalumą, nes atsispindėjus signalui jo poliarizacijos kryptis pasikeičia. Todėl atspindėtas signalas nuslopinamas ir vaizdas mažiau trikdomas. RHCP antenos paprastai naudojamos analoginiam vaizdo perdavimui. LHCP antenas įprasta naudoti su DJI FPV skaitmenine sistema. [img]/uploads/posts/2026/10/ext_new_1791031334_590227ab.png[/img] Linijinės ir apskritiminės poliarizacijos antenų derinti nerekomenduojama, nes atsiranda apie 3 dB slopinimas, o tai prilygsta tam, lyg vaizdo siųstuvas siųstų perpus mažesne galia. JungtysPraktikoje susidursite su u.Fl, MMCX, MMCX 90° ir SMA arba RP-SMA jungtimis. u.Fl ir MMCX jungtys būna tiesiai ant vaizdo siųstuvų. SMA ir RP-SMA jungtis paprastai būna ant pigtail laido. Antenos su u.Fl arba MMCX jungtimi daugiausia naudojamos mažuose ir lenktyniniuose dronuose, kur reikia sutaupyti vietos ar svorio. U.FL jungtis yra maža ir daugiausia naudojama mažesniuose vaizdo siųstuvuose. Tačiau per drono avariją ji gali iššokti, todėl ją verta užfiksuoti, pavyzdžiui, termovamzdeliu. Ilgesnė antena, kuri išsikiša virš rėmo ir nėra uždengta jokia drono dalimi, paprastai turi geresnį signalą.[img]/uploads/posts/2026/10/ext_new_1791031334_cd2a326f.jpg[/img][img]/uploads/posts/2026/10/ext_new_1791031334_a0be5aa9.jpg[/img][img]/uploads/posts/2026/10/ext_new_1791031334_5a6aea27.jpg[/img] SMA jungtį galite sutikti SMA ir RP-SMA variantais. Jos skiriasi tuo, kurioje pusėje yra centrinis kaištis. SMA kaištis yra antenos pusėje, o skylė vaizdo siųstuvo / FPV akinių pusėje. RP-SMA kaištis yra vaizdo siųstuvo / FPV akinių pusėje, o skylė antenos pusėje.[img]/uploads/posts/2026/10/ext_new_1791031335_13caa82a.jpg[/img] Dažniausiai naudojami antenų tipai Linijinė / Dipolis / Duck antena Tai bazinė visakryptė linijinės poliarizacijos antena su mažu dBi. Ji dažniausiai pateikiama kartu su vaizdo siųstuvu ar imtuvu. Dėl mažo svorio ir nedidelių matmenų ši antena mažuose dronuose dažniausiai naudojama be plastikinio gaubto. Jei tokią anteną naudojate drone, ją verta naudoti ir akiniuose. [img]/uploads/posts/2026/10/ext_new_1791031335_0c589108.jpg[/img][img]/uploads/posts/2026/10/ext_new_1791031335_391f1d10.jpg[/img] Cloverleaf, Omni, Skew-Planar Wheel Cloverleaf ir Skew-Planar Wheel yra visakryptės apskritiminės poliarizacijos antenos su mažu dBi, todėl jos idealiai tinka dronui. Cloverleaf antena turi 3 lapelius ir naudojama vaizdo siųstuvuose. Skew-Planar Wheel antena turi 4 lapelius. Palyginti su Cloverleaf antena, ji geriau slopina priešingos poliarizacijos signalą, todėl yra tinkama visakryptė antena vaizdo imtuvams, nors puikiai veikia ir vaizdo siųstuvuose. Šios antenos jautrios mechaniniams pažeidimams, todėl dažnai būna apsauginiame gaubte. [img]/uploads/posts/2026/10/ext_new_1791031335_3a6c4a8e.jpg[/img] Pagoda Pagoda tipo antenas 2016 m. sukūrė Maarten Baert. Tai visakryptė apskritiminės poliarizacijos antena, kuri pastaruoju metu išpopuliarėjo dėl beveik apskritos spinduliavimo diagramos. Jos stiprinimas dažniausiai siekia apie 2 dBi. Antenos konstrukcija gana trapi ir reikalauja tikslių atstumų tarp atskirų plokštelių. Todėl šios antenos labai dažnai būna plastikiniame apsauginiame gaubte. [img]/uploads/posts/2026/10/ext_new_1791031336_6e11401e.jpg[/img] Mikro antenos Laikui bėgant viskas mažėja, įskaitant antenas. Šios mažytės antenos skiriasi savo vidine konstrukcija. Jos tinka ten, kur reikia mažų matmenų ir mažo svorio. Dažniausiai naudojamos lenktyniniuose ir mažuose 2,5–4" dronuose. [img]/uploads/posts/2026/10/ext_new_1791031336_b7cc4239.jpg[/img][img]/uploads/posts/2026/10/ext_new_1791031336_d1e0e275.jpg[/img] Helical Helical antena yra kryptinė apskritiminės poliarizacijos antena. Jos dBi priklauso nuo jos ilgio. Helical antena gerai slopina priešingos poliarizacijos signalą. Jos trūkumas yra dydis. Antena dažnai sutvirtinama karkasu, kuris apsaugo ją nuo mechaninių pažeidimų ir padeda išlaikyti formą. Šio tipo antena dažniausiai naudojama išoriniuose diversity imtuvuose kartu su visakrypte antena. [img]/uploads/posts/2026/10/ext_new_1791031336_33e8126b.jpg[/img] Patch Patch antena yra didelio stiprinimo kryptinė antena, kurios spinduliavimo diagrama paprastai būna labai siaura.  Patch antena neslopina priešingos poliarizacijos signalo taip gerai kaip helical antena, tačiau yra mažesnė ir lengvesnė. Patch antena naudojama diversity imtuvuose kartu su visakrypte antena. [img]/uploads/posts/2026/10/ext_new_1791031336_0838cc53.jpg[/img]

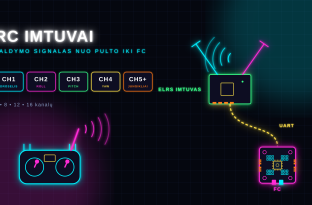

RC imtuvas yra įrenginys, kuris priima komandas iš radijo pulto ir paverčia jas signalais, suprantamais skrydžio valdikliui. Imtuvai skiriasi kanalų skaičiumi (pvz., 6, 8, 12, 16), protokolu ir dažnių juosta. Kiekvienas kanalas atitinka vieną pulto valdymo elementą, pavyzdžiui, keturias pagrindines skrydžio ašis (droselį, roll, pitch, yaw), o papildomi kanalai skirti jungikliams ar specialioms funkcijoms (pvz., aktyvavimui (arming), skrydžio režimui, GPS grįžimui ir kt.). [img]/uploads/posts/2026/10/17_c6f010e77dee0a51.png[/img] Pagal išvesties signalo tipą imtuvai skirstomi į kelias pagrindines kategorijas. Seniausias yra PWM (impulso pločio moduliacija), kai kiekvienas kanalas turi atskirą laidą. Jis daugiausia naudojamas lėktuvų modeliuose be skrydžio valdiklio, kur servo mechanizmai valdomi tiesiogiai iš imtuvo. PPM (impulso padėties moduliacija) perduoda visus kanalus vienu signalo laidu, todėl laidų montavimas paprastesnis, tačiau kanalai siunčiami paeiliui, o tai sukelia nedidelę delsą. [img]/uploads/posts/2026/10/ext_new_1791030546_d6839451.jpg[/img] Šiandien FPV dronuose naudojami tik skaitmeniniai nuoseklieji (serial) protokolai, kurie visus kanalus perduoda vienu metu vienu laidu. Tai užtikrina labai greitą reakciją ir tvarkingą laidų išdėstymą. Dažniausiai naudojami SBUS (FrSky, Futaba), iBUS (FlySky) ir CRSF (naudojamas Crossfire ir ExpressLRS). Nuoseklieji protokolai pasižymi ne tik maža delsa, bet ir dvikrypčiu ryšiu: imtuvas gali siųsti telemetriją atgal į pultą (baterijos įtampą, ryšio kokybę, GPS padėtį ir kt.). [img]/uploads/posts/2026/10/ext_new_1791030547_eef8d5b7.jpg[/img] Pažangiausia sistema yra ExpressLRS (ELRS), atvirojo kodo projektas, tapęs FPV standartu. Ji užtikrina mažą delsą ir didelį nuotolį. ELRS veikia dviejose juostose: 2,4 GHz (didelis atnaujinimo dažnis, puikiai tinka freestyle ir lenktynėms) ir 868 MHz (ES) / 915 MHz (JAV) (didesnis nuotolis tolimiesiems skrydžiams). [img]/uploads/posts/2026/10/17_2edc43da3258adf9.png[/img] ELRS imtuvai būna kelių variantų. Bazinės versijos turi vieną anteną, o pažangesni modeliai naudoja diversity: dvi antenas, tarp kurių imtuvas persijungia į geresnį signalą. Dar pažangesni yra True Diversity imtuvai, turintys dvi pilnas RF grandines, kurios vienu metu priima signalą abiem antenomis ir užtikrina maksimalų ryšio stabilumą. Siekiant didžiausio patikimumo, ELRS ryšys gali veikti Gemini režimu, kai pultas turi du RF modulius ir bendrauja su True Diversity imtuvu dviem nepriklausomais dažniais toje pačioje juostoje (2× 2,4 GHz / 2× 868 MHz). Pažangiausias yra Xross (XCrossband) režimas, panašus į Gemini, tačiau vienas ryšys veikia 2,4 GHz, o kitas 868 MHz juostoje. [img]/uploads/posts/2026/10/ext_new_1791030547_9aa5397b.jpg[/img] Kai kurie ELRS imtuvai vietoj laidinės antenos turi integruotą keraminę anteną. Tokia konstrukcija labai kompaktiška, tačiau jos nuotolis mažesnis. Integruotos keraminės antenos idealiai tinka mažiems dronams, tokiems kaip tinywhoop ar lenktyniniai dronai, nes taupo vietą ir svorį, o per avarijas jų neįmanoma nuplėšti. [img]/uploads/posts/2026/10/ext_new_1791030547_525ada25.jpg[/img] Kai kurie lenktyninių dronų skrydžio valdikliai ar whoop dronams skirtos AIO plokštės turi ELRS imtuvą, integruotą tiesiai į FC. Integruoti imtuvai prie FC mikrovaldiklio jungiami per UART arba SPI. Naudojant UART, plokštėje yra pilnavertis imtuvas su tomis pačiomis funkcijomis kaip ir išorinis. Per SPI prijungti imtuvai neturi savo programinės įrangos: imtuvo kodas yra FC programinės įrangos dalis (pvz., Betaflight), todėl konfigūravimo galimybės ribotesnės. [img]/uploads/posts/2026/10/ext_new_1791030547_de2da685.jpg[/img] Renkantis imtuvą, visada įsitikinkite, kad jis suderinamas su jūsų pultu ir palaiko tą patį ryšio protokolą. Taip pat atsižvelkite į antenos tipą (laidinė ar keraminė), prijungimo būdą (UART, jungtis ar litavimo kontaktai) ir tai, ar imtuvas palaiko telemetriją. Tinkamai parinktas ir sukonfigūruotas imtuvas yra labai svarbus patikimam ir saugiam FPV drono valdymui.

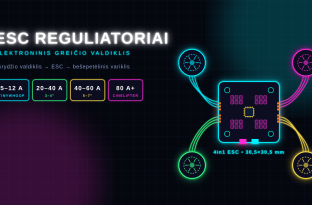

ESC (elektroninis greičio reguliatorius) valdo kiekvieno variklio apsukas pagal skrydžio valdiklio (FC) komandas. Kiekvienas variklis turi savo ESC, kuris FC signalus paverčia tiksliais impulsais bešepetėliniam varikliui. FPV dronuose naudojami trys pagrindiniai ESC tipai: 4in1 ESC, AIO plokštės su integruotais ESC ir atskiri ESC. Renkantis ESC svarbu atsižvelgti į maksimalią srovę (ji turi viršyti didžiausią variklio naudojamą srovę) ir palaikomą įtampą (ESC turi atlaikyti jūsų bateriją). Per silpni ESC gali perkaisti arba sudegti. Taip pat svarbūs tvirtinimo matmenys ir jungčių suderinamumas su jūsų FC. [img]/uploads/posts/2026/10/16_35a7177ea6c22408.png[/img] Orientacinės srovės vertės: 5–12 A: Tinywhoop dronai, 0703–0802 varikliai (1–2S) 12–20 A: 2–3″ dronai, 1104–1108 varikliai (2–4S) 20–40 A: 3–4″ dronai, 1404–2204 varikliai (3–6S) 40–60 A: 5–7″ dronai, 2206–2408 varikliai (4–8S) 80 A+: cinelifteriai ir 10–15″ tolimojo nuotolio platformos (6–8S) 4in1 ESC Šiuo metu dažniausias sprendimas yra 4in1 ESC, kai keturi ESC sumontuoti ant vienos plokštės. Standartiniai tvirtinimo matmenys yra 30,5×30,5 mm (5–10″ dronams) ir 20×20 mm (2–5″ dronams). Jie montuojami stack'e kartu su FC ir jungiami laidų rinkiniu arba tiesiogine plokštės jungtimi. Taip sutaupoma vietos, sumažinamas svoris ir supaprastinamas laidų montavimas. Ant 4in1 ESC nurodyta srovė taikoma kiekvienam kanalui atskirai. [img]/uploads/posts/2026/10/ext_new_1791022973_b3b8d357.png[/img] Naudodami stack'ą, visada patikrinkite ESC ir FC jungties kontaktų išdėstymą, nes jis skiriasi priklausomai nuo gamintojo. Šiuolaikiniai 4in1 ESC dažnai turi srovės jutiklį, o kartais ir telemetrijos grandines, kurios perduoda FC įtampos, srovės ir temperatūros duomenis. AIO plokštės AIO (viskas viename) plokštėse skrydžio valdiklis ir ESC sujungti vienoje spausdintinėje plokštėje. Jos dažnai naudojamos Tinywhoop, toothpick ir kituose lengvuose mikro dronuose, kur vieta ir svoris yra itin svarbūs. Įprasti tvirtinimo matmenys yra 25,5×25,5 mm arba 26×26 mm, o srovė siekia apie 5–45 A. Trūkumas tas, kad sugedus ESC paprastai tenka keisti visą plokštę. AIO plokštės nėra tinkamos galingiems 5″+ dronams. [img]/uploads/posts/2026/10/ext_new_1791022973_97e0be05.jpg[/img] Atskiri ESC Atskiri ESC daugiausia naudojami lėktuvuose (vienas variklis) ir dideliuose dronuose (15″+), kur srovė viršija 4in1 ESC galimybes. Tokiuose dideliuose dronuose keturis galingus ESC ant vienos plokštės sunku aušinti. Kai kurie ESC turi integruotą BEC (stabilizuotą 5/6 V išėjimą). Tai naudinga lėktuvuose be FC, kai reikia maitinti imtuvą ir servo mechanizmus. Atskirų ESC privalumas yra tas, kad sugedusį ESC galima lengvai pakeisti. Trūkumai: didesnis svoris ir sudėtingesnis laidų išdėstymas. [img]/uploads/posts/2026/10/ext_new_1791022974_a673e652.jpg[/img][img]/uploads/posts/2026/10/ext_new_1791022974_ce96b2ce.jpg[/img] Kitos ESC funkcijos Daugelis ESC turi srovės jutiklį ir siunčia telemetriją į FC. Įprasta prie ESC ir baterijos laidų pridėti išorinį elektrolitinį kondensatorių, kuris slopina įtampos šuolius, atsirandančius dėl staigių apsukų pokyčių. Tai gerokai prailgina ESC ir kitos elektronikos tarnavimo laiką. [img]/uploads/posts/2026/10/ext_new_1791022974_559e6ead.jpg[/img] ESC dažnai turi integruotą TVS diodą, kuris apsaugo nuo viršįtampio staigaus stabdymo metu. Tinkami kondensatoriai ir apsauga nuo įtampos šuolių ypač svarbūs 6S ir 8S dronuose, kur įtampos šuoliai yra dideli. ESC protokolai [img]/uploads/posts/2026/10/16_cdaf257ad3aef28d.png[/img] ESC protokolas apibrėžia, kaip FC bendrauja su ESC ir kaip greitai komandos virsta variklio apsukomis. Protokolai išsivystė nuo lėtų analoginių signalų iki šiandieninių skaitmeninių ryšių. Seniausias variklių valdymo būdas yra klasikinis PWM (impulso pločio moduliacija), kai droselio padėtis koduojama impulso ilgiu. Jis lėtas, reikalauja kalibravimo ir šiandien daugiausia naudojamas lėktuvuose be FC (imtuvas tiesiogiai valdo ESC). Vėliau atsirado OneShot125, OneShot42 ir MultiShot, kurie ryšį gerokai pagreitino. Tai analoginiai impulsų laiko protokolai, kurie FPV dronuose šiandien naudojami retai. Šiandieninis standartas yra DShot (Digital Shot), tai skaitmeninis protokolas ryšiui iš FC į ESC. Vietoj impulso ilgio DShot perduoda skaitmeninį kadrą su komanda ir CRC kontrole, todėl ryšys yra tikslesnis, greitesnis ir atsparesnis trukdžiams. DShot greičiai yra DShot150, DShot300, DShot600 ir DShot1200 (kbit/s). Šiuolaikiniai ESC taip pat palaiko dvikryptį DShot, kai ESC grąžina FC variklio apsukų ir įtampos duomenis. Tai leidžia FC giroskopo filtravime naudoti RPM filtrą, kuris gerokai pagerina skrydžio stabilumą ir vibracijų slopinimą. DShot turi ir kitų privalumų: nereikia droselio diapazono kalibravimo, galima keisti variklio sukimosi kryptį be perlitavimo, varikliai gali pypsėti padėdami rasti pamestą droną, be to, galima atlikti ESC diagnostiką. Dėl tikslumo ir patikimumo DShot yra dominuojantis standartas FPV pasaulyje. Egzistuoja ir nišiniai skaitmeniniai variantai, pavyzdžiui, ProShot (DShot ir PWM hibridas) bei FDShot (Fast Digital Shot), pasižymintys dar mažesne delsa, tačiau jų palaikymas ribotas. Daugumai dronų optimalus pasirinkimas tikslumo ir patikimumo požiūriu yra DShot300 arba DShot600. Programinė įranga (firmware) Kiekvienam ESC reikalinga programinė įranga, kuri apibrėžia variklio valdymą ir palaikomus protokolus (pvz., DShot, OneShot). Populiariausi variantai yra BLHeli_S, BLHeli_32, Bluejay ir AM32. ESC programinę įrangą galima atnaujinti ir konfigūruoti per kompiuterį. Galima jungtis per drono FC (Betaflight, INAV, ArduPilot) arba naudoti USB adapterį atskiriems lėktuvų ESC. ESC nustatymams bus skirtas atskiras skyrius. [img]/uploads/posts/2026/10/ext_new_1791022974_9ef732ed.jpg[/img] BLHeli_S BLHeli_S yra plačiai naudojama atvirojo kodo FPV programinė įranga. Ji veikia 8 bitų mikrovaldikliuose ir yra žinoma dėl savo stabilumo ir patikimumo. Ji užtikrina sklandų variklių valdymą, paprastą konfigūravimą ir palaiko DShot150–DShot600. Trūkumas: nėra integruoto dvikrypčio DShot palaikymo. BLHeli_32 BLHeli_32 skirta 32 bitų ARM mikrovaldikliams. Ji leidžia tiksliau valdyti variklius, palaiko ESC telemetriją (įtampą, srovę, temperatūrą), dvikryptį DShot (apsukas) ir išsamų derinimą. Tai komercinė (ne atvirojo kodo) programinė įranga, ilgą laiką buvusi didelio našumo dronų standartu. 2024 m. pavasarį jos kūrimas buvo nutrauktas dėl geopolitinių priežasčių. Kai kurie ESC vis dar parduodami su BLHeli_32, tačiau programinės įrangos atnaujinti nebegalima. Retkarčiais pasirodo bandomosios versijos, kurioms reikalinga BLHeliSuite32 Test. Nepaisant sustabdyto kūrimo, BLHeli_32 išlieka stabili ir pilnai veikianti, o kūrimą perima šiuolaikinės atvirojo kodo alternatyvos, tokios kaip AM32. Bluejay [img]/uploads/posts/2026/10/ext_new_1791022975_661abe42.png[/img] Bluejay yra atvirojo kodo programinė įranga 8 bitų įrangai, pridedanti modernių funkcijų: dvikryptį DShot, reguliuojamą išėjimo PWM dažnį ir pasirenkamas paleidimo melodijas. Ją lengva įdiegti į esamą BLHeli_S įrangą (galima įrašyti per naršyklę), o dėl apsukų duomenų palaikymo ji tampa vis populiaresnė. AM32 [img]/uploads/posts/2026/10/ext_new_1791022975_b09105e7.png[/img] AM32 yra atvirojo kodo, 32 bitų programinė įranga, sukurta kaip nemokama BLHeli_32 alternatyva. Ji siūlo panašias funkcijas (telemetriją, dvikryptį DShot, tikslų valdymą) be licencijavimo apribojimų, palaiko daug skirtingų mikrovaldiklių ir suteikia pritaikymo galimybių.

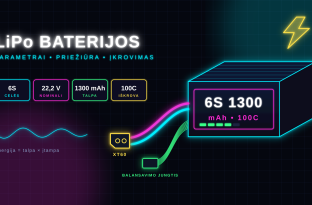

Jei norime, kad mūsų dronai pasiektų tikėtiną galingumą, turime jiems suteikti pakankamai elektros energijos. FPV skraidyme klasikiniam freestyle ir lenktynėms daugiausia naudojame LiPo (ličio polimerų) baterijas, o tolimiesiems skrydžiams kartais naudojamos Li-ion (ličio jonų) baterijos. Šios baterijos neturi atminties efekto. Jas galima įkrauti esant bet kokiam įkrovos lygiui, jų nereikia „formuoti“, o savaiminis išsikrovimas yra minimalus. Tačiau LiPo baterijoms reikalinga tinkama priežiūra. Ličio baterijų parametrai Išskiriame kelis parametrus, kurie apibrėžia baterijos savybes: talpą, celių skaičių, įtampą, iškrovimo srovę ir įkrovimo srovę. Baterijų paketą sudaro kelios celės, pagrindinė jungtis ir balansavimo jungtis. [img]/uploads/posts/2026/10/ext_new_1791020808_48091cf7.jpg[/img][img]/uploads/posts/2026/10/ext_new_1791020809_3311f83f.jpg[/img] Celių skaičius Celės gali būti jungiamos lygiagrečiai arba nuosekliai, taip sudarant galutinį paketą. Jungiant lygiagrečiai, talpos sumuojasi, o įtampa išlieka tokia pati. Jungiant nuosekliai, įtampos sumuojasi, o talpa išlieka tokia pati. Celių skaičius ir jų konfigūracija dažnai nurodomi paketo pavadinime. Pavyzdžiui, 6S2P pakete yra šešios celės nuosekliai ir dvi lygiagrečiai, t. y. iš viso 12 celių. LiPo paketuose celės paprastai jungiamos tik nuosekliai, todėl lygiagrečių celių skaičius nenurodomas. Dėl to naudojami žymėjimai 1S, 4S, 6S ir t. t. [img]/uploads/posts/2026/10/15_1e7e34f6eb767baa.png[/img]Įtampa Kiekviena celė turi savo įtampą. Standartinės LiPo celės įtampa išsikrovus yra apie 3,3 V, o pilnai įkrovus 4,2 V. Nominali įtampa yra 3,7 V (vidurinė reikšmė). Taip pat verta paminėti sandėliavimo įtampą, kuriai esant baterija sensta lėčiausiai ir kurioje ją geriausia laikyti. Sandėliavimo įtampa yra 3,8–3,85 V vienai celei. Kaip minėta, jungiant nuosekliai, įtampos sumuojasi. Taigi 4S paketo nominali įtampa yra 3,7×4 = 14,8 V. Bendra paketo įtampa yra labai svarbi renkantis tinkamą bateriją dronui. Jei pilnai įkrautą 6S paketą (25,2 V) prijungsite prie drono, skirto tik 4S paketui, labai tikėtina, kad kažkas sudegs. Ypač ant mažų 1S paketų galite pamatyti HV/LiHV žymėjimą. Tokius paketus galima įkrauti iki 4,35 V vienai celei. Jų nominali įtampa yra 3,8 V. Li-ion celės taip pat skiriasi: jų maksimali įtampa paprastai yra 4,2 V vienai celei, o minimali dažnai siekia net 2,5 V. Talpa ir energija Baterijos talpa paprastai nurodoma mAh (miliampervalandėmis, 1 Ah = 1000 mAh). Talpa parodo, kokią srovę baterija galėtų tiekti vieną valandą. Talpa taip pat glaudžiai susijusi su pakete sukaupta energija. Bendrą energiją galima apskaičiuoti kaip talpa × įtampa, ji išreiškiama vatvalandėmis. Nesvarbu, ar celės sujungtos nuosekliai, ar lygiagrečiai, sukaupta energija išlieka ta pati. Keičiasi tik tai, ar paketas gali tiekti didesnę srovę, ar aukštesnę įtampą. Li-ion paketai paprastai turi didesnį energijos tankį (energijos ir svorio santykį) nei LiPo paketai. Iškrovimo ir įkrovimo srovė Iškrovimo ir įkrovimo srovė yra glaudžiai susijusios su talpa ir nurodomos raidės „C“ kartotiniais, kur C lygus talpai (ampervalandėmis). Taigi, jei turite 1300 mAh paketą, kurio reitingas 100C, teoriškai jis turėtų tiekti 100 × 1,3 = 130 A. Turėkite omenyje, kad daugelis gamintojų savo C reitingus nurodo, švelniai tariant, optimistiškai, todėl nelaikykite to šventa tiesa. Nepriklausomus populiarių paketų testus ir vartotojų patirtis paprastai galima rasti internete. Gebėjimas tiekti didelę srovę mažėja dėl amžiaus, ciklų skaičiaus ir dėvėjimosi. Kadangi baterija nėra idealus įtampos šaltinis, jos įtampa krenta esant apkrovai. Šio kritimo dydis susijęs su maksimalia iškrovimo galimybe: geresni, didesnio C reitingo paketai pasižymi mažesniu įtampos kritimu. Li-ion paketai leidžia gerokai mažesnes iškrovimo sroves nei įprasti LiPo, apie 7–10 C. Jei imsite daugiau srovės, nei paketas gali tiekti, įtampa smarkiai kris, o paketas labai įkais. Blogiausiu atveju jis gali užsidegti. Rekomenduojama LiPo įkrovimo srovė yra 1C. Kokybiški FPV paketai dažnai atlaiko iki 3C. Li-ion celės paprastai kraunamos 0,5–1C srove. Priežiūra LiPo paketai yra puikūs: mažo dydžio, bet neįtikėtinai galingi. Tačiau jiems reikalinga tinkama priežiūra, kitaip jų tarnavimo laikas bus trumpas, o blogiausiu atveju jie gali užsidegti. Jos nemėgsta žemos temperatūros (nerekomenduojama skraidyti, kai paketo temperatūra žemesnė nei 10 °C), nes cheminės reakcijos viduje nevyksta taip, kaip turėtų. Talpa sumažėja, o tiekiama srovė būna mažesnė. Jei norite skraidyti žiemą, geriausia paketus iš anksto pašildyti. Niekada netrumpinkite teigiamo ir neigiamo kontaktų, nes tai gali sukelti gaisrą. LiPo negalima perkrauti, nes jos gali užsidegti. Visada naudokite tinkamą kroviklį ir kraukite iki 4,2 V vienai celei (4,35 V HV paketams). Neleiskite per daug išsikrauti. Celės įtampa neturėtų nukristi žemiau 3,3 V. Jei ji nukris žemiau, celė greičiausiai bus negrįžtamai pažeista. Rekomenduojame nusileisti, kai įtampa pasiekia 3,5 V vienai celei (LiPo). Kai paketai nenaudojami, laikykite juos sandėliavimo įtampoje, t. y. 3,8–3,85 V vienai celei. Niekada nepradurkite paketo, nes tai gali sukelti gaisrą ar sprogimą. Laikui bėgant arba po didelių srovių naudojimo paketai gali išsipūsti. Išsipūtusio paketo nebenaudokite. Jei po avarijos pastebite, kad paketas pradurtas, nebekraukite jo ir nebenaudokite! Patikimas pažeidimo požymis yra cheminis kvapas, šiek tiek primenantis braškes. Pažeistą ar išsipūtusį paketą kelioms valandoms įdėkite į labai sūrų vandenį, kad jis lėtai išsikrautų ir taptų inertiškas. Neutralizuotą paketą išmeskite į raudoną baterijų surinkimo dėžę arba nuneškite į atliekų surinkimo aikštelę. Neišmeskite LiPo ar kitų baterijų kartu su mišriomis buitinėmis atliekomis. Įkrovimas Įkrovimas yra viena svarbiausių ličio baterijų naudojimo dalių. Visada kraukite paketus tam skirtu krovikliu. Paketas turi būti kraunamas kontroliuojama srove iki tikslios įtampos. LiPo krovikliai turi kelias apsaugas, kurios stebi įkrovimo procesą. Vis dėlto laikykitės šių taisyklių: niekada nekraukite LiPo be priežiūros ir visada kraukite su prijungta balansavimo jungtimi! Neviršykite maksimalios įkrovimo srovės. LiPo ji paprastai yra apie 3C, Li-ion apie 1C. Tikroji maksimali srovė skiriasi priklausomai nuo modelio ir gamintojo. Didesnė įkrovimo srovė reiškia greitesnį įkrovimą, tačiau gali sutrumpinti tarnavimo laiką, o kraštutiniais atvejais paketas gali perkaisti ir užsidegti. Pažangūs krovikliai siūlo kelis režimus. Rekomenduojame Balance režimą, kai kroviklis stebi atskirų celių įtampas ir prireikus jas išlygina. [img]/uploads/posts/2026/10/15_7565df05c85969bc.png[/img] Baterijų jungtys ir laidai Įprasti FPV dronai gali naudoti nuo 4 iki 160 A srovę. Atsižvelgdami į drono dydį ir numatomą srovę, pasirinkite tinkamą jungtį tiek dronui, tiek baterijai. Žemiau pateikiamos dažniausiai FPV naudojamos jungtys. Banana Plug 4 mm [img]/uploads/posts/2026/10/ext_new_1791020809_18d3b1ee.jpg[/img] Vadinamoji „banana“ arba kulkos (bullet) jungtis. Dažniausiai naudojama krovikliuose. JST [img]/uploads/posts/2026/10/ext_new_1791020809_25de4707.jpg[/img] Jungtis, skirta iki 5 A srovei. Dažnai naudojama RC lėktuvuose. PH 2.0 [img]/uploads/posts/2026/10/ext_new_1791020809_7ce4cb6c.jpg[/img] JST PH 2.0 naudojama mažiausiuose modeliuose, Tinywhoop dronuose. A30/BT2.0 [img]/uploads/posts/2026/10/ext_new_1791020810_b55bfe1b.jpg[/img] GNB A30 / BetaFPV BT2.0 yra PH 2.0 įpėdinė. Ji atlaiko didesnes sroves ir dažniausiai naudojama galingesniuose Tinywhoop dronuose. GNB A30 skirta iki 15 A srovei. XT30 [img]/uploads/posts/2026/10/ext_new_1791020810_87f4bd99.jpg[/img] XT30 dažnai naudojama mažesniuose 2–4" dronuose. Tinka iki 30 A srovei. MR30 [img]/uploads/posts/2026/10/ext_new_1791020810_fb114047.jpg[/img] Artima XT30 giminaitė. MR30 turi tris kontaktus ir tinka variklio jungimui prie ESC. XT60 [img]/uploads/posts/2026/10/ext_new_1791020810_e6d79233.jpg[/img] XT60 yra labiausiai paplitusi jungtis. Naudojama 4–8" dronuose. Tinka iki 60 A srovei. XT90 [img]/uploads/posts/2026/10/ext_new_1791020810_9d13e750.jpg[/img] XT90 yra didesnė jungtis, naudojama sunkesniuose 7–10" dronuose ir cinelifteriuose. XT90 gali turėti antispark funkciją, apsaugančią nuo kibirkščiavimo jungiant. QS8 [img]/uploads/posts/2026/10/ext_new_1791020811_ab760d3e.jpg[/img] Didelė jungtis didžiausiems dronams. Nuolatinė srovė 110 A, trumpalaikė iki 180 A. Maitinimo laidai Maitinimo laidai yra laidai, kuriais teka didesnė srovė. Jie paprastai naudojami tarp baterijos ir ESC bei tarp ESC ir variklių. Atsižvelgdami į numatomą srovę ir ilgį, pasirinkite tinkamą storį. FPV naudojamas AWG (American Wire Gauge) standartas, tačiau galite sutikti ir skersmenį milimetrais arba skerspjūvio plotą mm². Kuo mažesnis AWG skaičius, tuo storesnis laidas. Maitinimo laidai yra varinių gyslų pluoštai su silikonine izoliacija, atsparia temperatūrai nuo –60 °C iki 200 °C. 2–3" dronams paprastai naudojamas 18 AWG, 5" dronams 12–16 AWG. Variklių laidai dažnai būna 18 AWG didesniems 7" dronų varikliams, 20 AWG įprastiems 5" varikliams ir 22 AWG ar plonesni mažiems 2–4" dronams. [img]/uploads/posts/2026/10/ext_new_1791020811_9bb802de.jpg[/img]

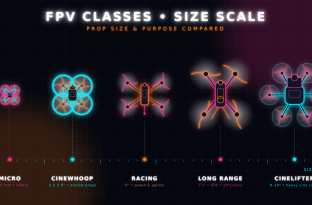

Yra daugybė skirtingų FPV dronų tipų. Juos galima klasifikuoti pagal dydį ir paskirtį, nes kiekvienas dronų tipas tinka šiek tiek kitokiam naudojimui. Drono dydis dažnai apibrėžiamas pagal didžiausią propelerio dydį, kurį jis gali turėti. Kitas dažnai naudojamas žymėjimas yra įstrižaininis atstumas tarp variklių milimetrais. Tinywhoop Tinywhoop yra patys mažiausi FPV dronai. Tinywhoop turi apgaubtus propelerius, sveria apie 20–30 g ir naudoja 1S bateriją. Dėl mažo svorio skraidymas su Tinywhoop yra visiškai saugus. Jie daugiausia skirti skraidymui patalpose, todėl yra populiarus pasirinkimas žiemos mėnesiais. Dažniausi modeliai turi 65 mm atstumą tarp variklių ir 31 mm propelerius, tinkamus daugiausia skraidyti bute ar nedidelėse patalpose. Didesnis variantas yra 75 mm Tinywhoop su 40 mm (1,6") propeleriais, pasižymintis didesniu greičiu ir galia. Skrydžio laikas paprastai yra apie 2–4 minutes, priklausomai nuo skraidymo stiliaus ir baterijos talpos (dažniausiai 300–550 mAh). Vidutinis skrydžio greitis siekia 25–50 km/h. Nepaisant mažo dydžio, Tinywhoop dronai stebina savo judrumu, o jų lengvi rėmai atlaiko dažnus susidūrimus be pažeidimų. [img]/uploads/posts/2026/10/ext_new_1791020220_3268bacd.jpg[/img] [img]/uploads/posts/2026/10/ext_new_1791020220_ed4a862a.jpg[/img] Cinewhoop Terminas „Whoop“ dažniausiai vartojamas bet kuriam dronui su apgaubtais propeleriais. Cinewhoop yra didesni Tinywhoop „broliai“. Jie pirmiausia skirti nešti HD kamerą, pavyzdžiui, GoPro, ir filmuoti kinematografinę FPV medžiagą. Dėl propelerių apsaugų juos galima gana saugiai skraidinti šalia žmonių ar patalpose. Tai puikūs filmavimo įrankiai, tačiau ne patys geriausi laisvalaikio skraidymui. Apsaugos prideda papildomo svorio, todėl Cinewhoop dronai yra mažiau judrūs, triukšmingesni, o jų skrydžio laikas trumpesnis. Be to, jų priežiūrai reikia daugiau pastangų. Įprasti dydžiai svyruoja nuo 2" iki 3,5", su plastikinėmis propelerių apsaugomis. Mažesni 2–2,5" Cinewhoop dronai geriausiai tinka naudoti patalpose. Dažniausiai jie skraido su skaitmenine vaizdo sistema (DJI O4, Walksnail) arba neša lengvą HD kamerą, pavyzdžiui, Naked GoPro ar Runcam Thumb. Dažniausias dydis yra 3", tinkantis skraidyti tiek patalpose, tiek lauke. Toks dronas gali nešti lengvą HD kamerą ar net pilno dydžio GoPro. Didesnės ir galingesnės 3,5" versijos lengvai neša standartines GoPro kameras ir geriau tinka kinematografiniam filmavimui lauke. [img]/uploads/posts/2026/10/ext_new_1791020220_28848573.jpg[/img] [img]/uploads/posts/2026/10/ext_new_1791020220_6fefe89c.jpg[/img] Freestyle Labiausiai paplitusi ir universaliausia FPV dronų kategorija. Freestyle dronai paprastai naudoja 5–6" propelerius. Baterija dažniausiai tvirtinama viršuje, o priekinėje rėmo dalyje montuojama HD veiksmo kamera, pavyzdžiui, GoPro ar Insta360. Dėl tvirtų ir erdvių rėmų šiuos dronus lengva surinkti, derinti ir taisyti. Jie dažniausiai turi 2207–2506 variklius ir 6S LiPo baterijas, kurių talpa apie 1300–1800 mAh. Bendras skrydžio svoris su baterija ir kamera paprastai siekia 550–800 g. Skrydžio greitis freestyle režimu svyruoja tarp 80–120 km/h, o maksimalus greitis gali viršyti 170 km/h. Skrydžio laikas priklauso nuo skraidymo stiliaus: apie 3–5 minutes skraidant agresyviai ir iki 7 minučių skraidant ramiai. Freestyle dronai populiarūs dėl savo patvarumo, tikslaus valdymo ir galimybės atlikti tiek akrobatinius triukus, tiek kinematografinius manevrus. [img]/uploads/posts/2026/10/ext_new_1791020221_01c26717.jpg[/img] [img]/uploads/posts/2026/10/ext_new_1791020221_9bc65fa7.jpg[/img] Lenktyniniai (Racing) Lenktyniniai dronai sukurti vienam tikslui: būti kuo greitesni ir judresni. Jie paprastai naudoja 5" propelerius ir turi kompaktiškus, lengvus bei patvarius rėmus, atlaikančius stiprius smūgius. Konstrukcija sumažina oro pasipriešinimą ir svorį, o komponentai išdėstomi taip, kad skrydžio metu būtų užtikrintas puikus balansas ir stabilumas. Tipinis lenktyninis dronas naudoja 2207 variklius su 1800–2100 KV ir 6S LiPo bateriją, kurios talpa 1000–1300 mAh. Drono svoris be baterijos yra apie 300–350 g, o su baterija apie 450–550 g. Dėl neįtikėtino galios ir svorio santykio jie gali įsibėgėti nuo 0 iki 100 km/h greičiau nei per sekundę ir pasiekti iki 200 km/h greitį. Lenktynių sąlygomis skrydžio laikas yra apie 1,5–2 minutes, nes pilotai skraido visu greičiu ir baterija greitai išsikrauna. Lenktyniniai rėmai dažnai turi keičiamas rankenas, kad po avarijų juos būtų galima greitai sutaisyti. Siekiant sumažinti svorį, HD kameros paprastai nemontuojamos, nes svarbiausia yra mažos delsos FPV vaizdas. Lenktyniniai dronai naudojami FPV varžybose, kuriose pilotai lenktyniauja su laiku. Jiems valdyti reikia aukšto meistriškumo, tikslaus derinimo ir itin jautraus valdymo. [img]/uploads/posts/2026/10/ext_new_1791020221_65479034.jpg[/img] [img]/uploads/posts/2026/10/ext_new_1791020221_0707959f.jpg[/img] Mikro (Micro) Mikro kategorijai priklauso nedideli dronai su 2"–4" propeleriais. Šie kompaktiški dronai yra ideali galingumo ir saugumo pusiausvyra. Dėl mažo svorio ir dydžio jie puikiai tinka skraidyti parkuose, soduose ar net sporto salėse. Palyginti su tradiciniais 5" dronais, jie yra gerokai tylesni ir saugesni. Mikro dronai gali būti pritaikyti freestyle arba lenktynėms. Jie dažnai naudoja lengvus Toothpick tipo rėmus, kad svoris būtų kuo mažesnis, o judrumas kuo didesnis. Bendras jų svoris su baterija svyruoja tarp 120–350 g, o naudojamos 2–4S LiPo baterijos, kurių talpa 450–850 mAh. Vidutinis skrydžio greitis yra apie 60–100 km/h, o galingiausi modeliai viršija 150 km/h. Skrydžio laikas svyruoja nuo 4–6 minučių skraidant ramiai iki 2–3 minučių skraidant agresyvų freestyle. [img]/uploads/posts/2026/10/ext_new_1791020221_9fa774e2.jpg[/img] [img]/uploads/posts/2026/10/ext_new_1791020222_d6b9e4cc.jpg[/img] Tolimojo nuotolio (Long Range) Tolimojo nuotolio dronai sukurti ilgiems ir ištvermės reikalaujantiems skrydžiams. Jie paprastai turi 7–10" propelerius, kurie užtikrina puikų efektyvumą ir 15–30 minučių skrydžio laiką, kartais net daugiau nei 40 minučių. Šie dronai gali nešti HD kameras, GoPro ar net profesionalias kino kameras. Jų rėmai yra didesni ir stabilesni, dažnai su tvirtinimo vietomis GPS moduliams, telemetrijos sistemoms ir didelės talpos baterijoms. Varikliai paprastai turi mažesnį KV (apie 1200–1700 KV su 6S LiPo), kad būtų efektyvesni. Jie maitinami didelėmis LiPo baterijomis (pvz., 6S 3000–5000 mAh) arba Li-ion baterijomis (iki 10 000 mAh), kad skrydis būtų itin ilgas mažesne galia. Bendras kilimo svoris su kamera svyruoja tarp 900–1800 g. Įprastas kreiserinis greitis yra 60–100 km/h, o maksimalus greitis siekia iki 140 km/h. Šie dronai dažnai turi pažangias funkcijas, tokias kaip grįžimas namo (RTH) ir GPS saugos (failsafe) sistemos. Tolimojo nuotolio dronas idealiai tinka pilotams, siekiantiems ilgesnių skrydžių ir norintiems tyrinėti tolimas vietoves. Trūkumai: mažesnis judrumas, būtinybė kruopščiai planuoti skrydžius ir sudėtingesnis transportavimas dėl dydžio ir svorio. [img]/uploads/posts/2026/10/ext_new_1791020222_a55a4ac3.jpg[/img] Cinelifter Cinelifter yra dideli profesionalūs dronai, skirti nešti sunkias kino kameras, pavyzdžiui, Blackmagic ar RED Komodo. Jie dažnai naudoja X8 konfigūraciją: aštuonis variklius ant keturių rankenų (po du vienas virš kito). Tai suteikia didesnį stabilumą, keliamąją galią ir atsarginį patikimumą. Dėl savo dydžio ir triukšmo jie daugiausia naudojami lauke profesionaliam filmavimui. Greičio dronai (Speed drones) [img]/uploads/posts/2026/10/ext_new_1791020223_8958ffa4.png[/img] Greičio dronai kuriami vienu tikslu: pasiekti maksimalų greitį ir aerodinaminį efektyvumą. Jie gali pasiekti 200–400 km/h greitį (2025 m. pasaulio rekordas yra 585 km/h). Jų rėmai yra aptakios aerodinaminės formos, su plonomis rankenomis ir minimaliu oro pasipriešinimu. Skirtingai nei įprastų FPV dronų, jų elektronika kompaktiškai išdėstyta išilgai drono centrinės ašies, o kamera stipriai pakreipta (iki 60–80°), kad atitiktų didelį skrydžio greitį. Jie naudoja didelių apsukų variklius, sukuriančius ekstremalią trauką. Dėl siauros specializacijos šie dronai netinka freestyle ar kinematografiniam skraidymui: jie yra itin jautrūs valdymui ir reikalauja patyrusių pilotų.
